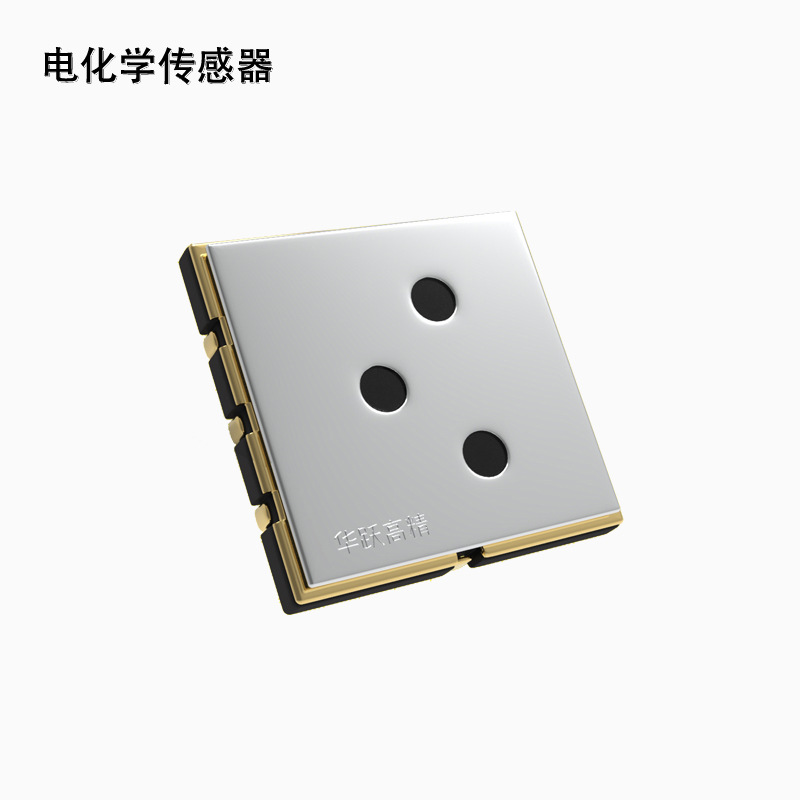

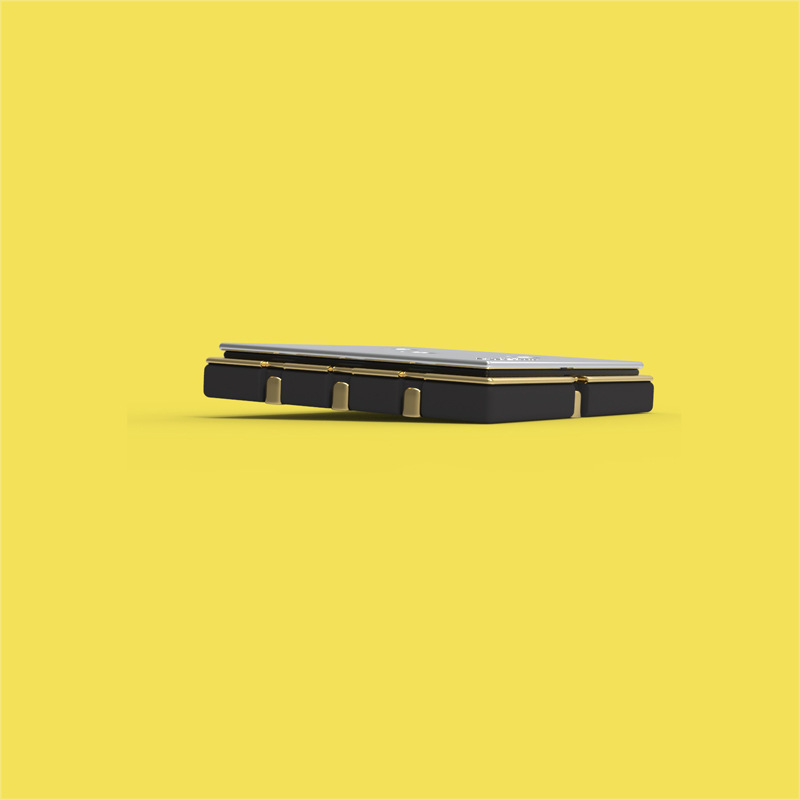

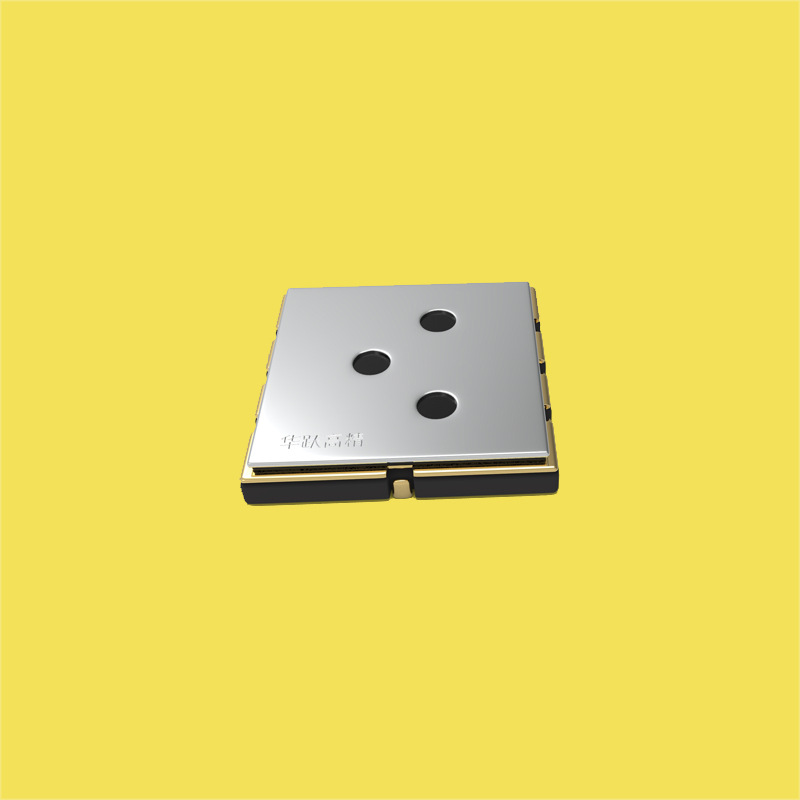

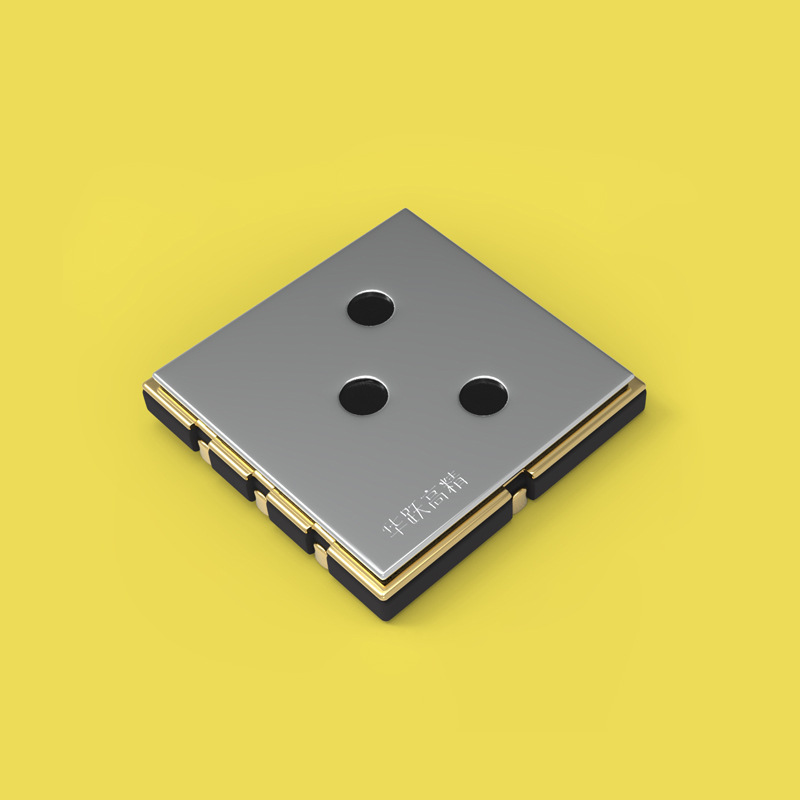

MS1352 MEMS贴片
售价： 5.00元
立即购买一、产品简介
TP-3M乙醇传感器是基于MEMS工艺的金属氧化物材料开发的微型气体传感器，可用于检测空气中的乙醇气体含量。
该传感器是将自主研发的乙醇气体敏感材料涂布于电极上，当乙醇气体接触敏感材料时，敏感材料的电导率会发生变化，使用特定的电路即可将电导率的变化转换为与该气体浓度相对应的输出信号。
二、传感器特点
采用MEMS工艺及半导体材料，具有尺寸小，功耗低，灵敏度高，响应恢复快，驱动电路简单，稳定性好，寿命长，结构坚固，抗震性好等优点。
三、主要应用
适用于酒精监测仪、手机、电脑、车载等消费类电子产品应用检测乙醇的含量。
四、产品说明
4.1技术参数
产品型号 ： MS1352 | ||||
产品类型 | MEMS半导体传感器 | |||
标准封装 | 陶瓷封装 | |||
检测气体 | 乙醇 C2H5OH | |||
检测浓度 | 0～500 ppm (乙醇) | |||
分辨率 | 0.1 ppm（乙醇） | |||
标准电路条件 | 回路电压 | |||
标准电路条件 | 回路电压 | VC | MCU的I/O来输出高电平5V或3.3V | |
加热电压 | VH+ | 1.8±0.05 VAC or DC | ||
负载电阻 | RL | 可调（以出货报告为准） | ||
标准测试条件下气敏元件特性
| 加热电阻 | RH | 43±5 Ω（室温下测量） | |
加热功耗 | PH | ≤36 mW | ||
敏感体电阻 | RS | 10～500 KΩ(空气中测试) | ||
灵敏度 | S | R0(in air)/Rs(in 100ppm乙醇)≥13 | ||
斜率 | α | ≤0.6(R125ppm/R25ppm乙醇) | ||
标准测试条件
| 温度、湿度 | 20±2℃；55±5 %RH | ||
标准测试电路 | Vcc：使用MCU的I/O来输出高电平5V或者3.3V； | |||
VH：1.8±0.05 V | ||||
预热时间 | 30 s | |||
响应时间（T90） | <15 s | |||
恢复时间（T10） | <60 s | |||
寿命 | ≥3年 | |||
